High Speed C Purlin Roll Forming Machine

Productomschrijving

High Speed C Purlin Roll Forming Machine

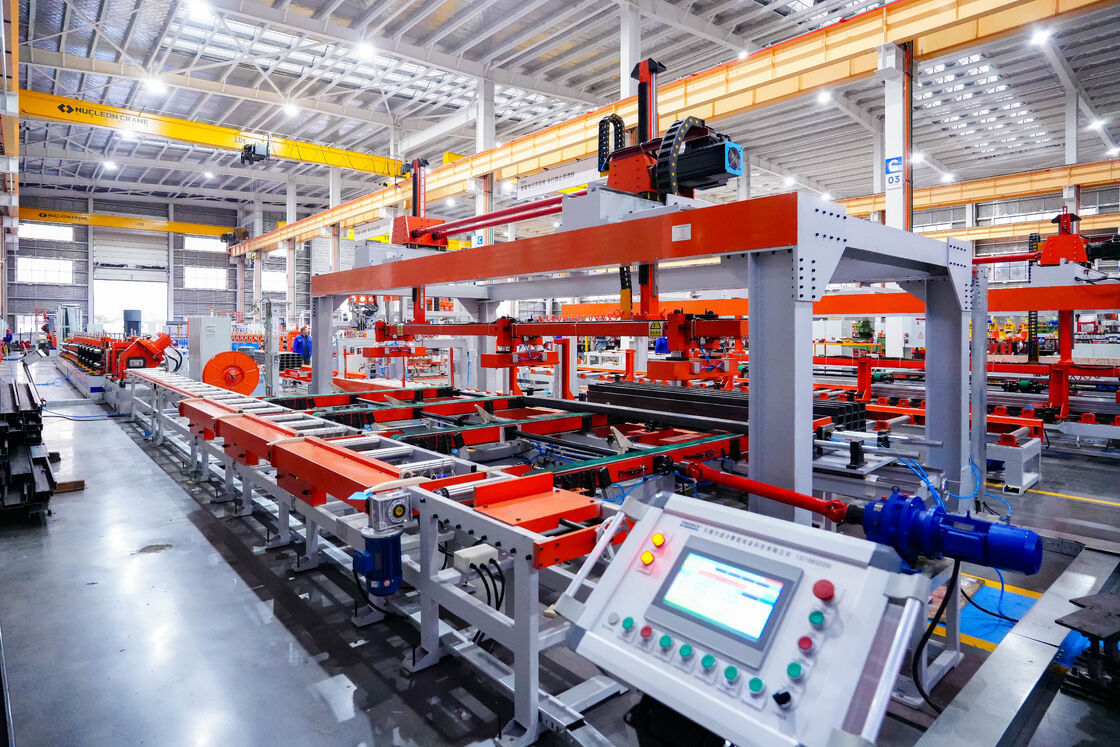

High Speed C Purlin Roll Forming Machine is een geïntegreerde automatische productielijn die het ontwikkelen, gelijkstellen, rollenvormen, automatisch steken/snijden en het lossen van het eindproduct omvat.Het is speciaal ontworpen voor de productie van C-vormige staalplaten in staalgebouwen met een hoog rendement, fotovoltaïsche steunstukken en andere gebieden, met drie belangrijke voordelen van:hoge snelheid, hoge precisie en hoge stabiliteit, geschikt voor het continu vormen van platen met een dikte van 0,8 mm tot 4,0 mm.

• Ontwikkelen en spanningsbeheersingHydraulische/elektrische ontwikkelmachine (capaciteit 515 ton) met automatische ontwikkeling. Spanningsregelsysteem voorkomt strookafwijking en zorgt voor stabiele voeding.
• Uitbreiding en begeleidingDe multi-roll leveling-eenheid elimineert de vervorming van de platen; zijdelingse geleidingsinrichtingen zorgen voor een nauwkeurige positionering voor een stabiele vorming.
• Servovovoeding en pre-punching (optioneel)Servo-aangedreven voedingssysteem met synchrone hydraulische perforatie-eenheid, in staat om montage-gaten, bedradingsgaten en aangepaste gaten te verwerken.
• Meerdere rollen vormenDe rollen zijn vervaardigd van GCr15-lagerstaal of D2-gereedschapstaal, getemperd tot HRC 58­62,geleidelijk de band in standaard C-vormige secties met een gelijkmatige spanningsverdeling en een kleine springback vormen.
• Hoge snelheidsscheer / hydraulisch snijdenHoog snelheidsvliegend scheersysteem met een snijnauwkeurigheid van ±0,5 ∼1,0 mm, dat non-stop continue productie ondersteunt.
• Afladen van het eindproductAutomatische vervoer- en stapeltafel voor gevormde C-spannen, ondersteunt één-toets schakelen van lengte en specificaties.

  Op maat	Op maat	Oorsprong	China
  Dikte van de band	1.5-3.0 mm	Breedte van de band	100-400 mm
  met een diameter van niet meer dan 600 mm	1300 m tot 1800 mm	Maximaal gewicht van gewalste staalstrook	6 ton
  Maximale bewerkbare eindproductlengte	1m-12m	Fout van de rechtheid van het gewalste werkstuk	≤ ± 1 mm/6000 mm
